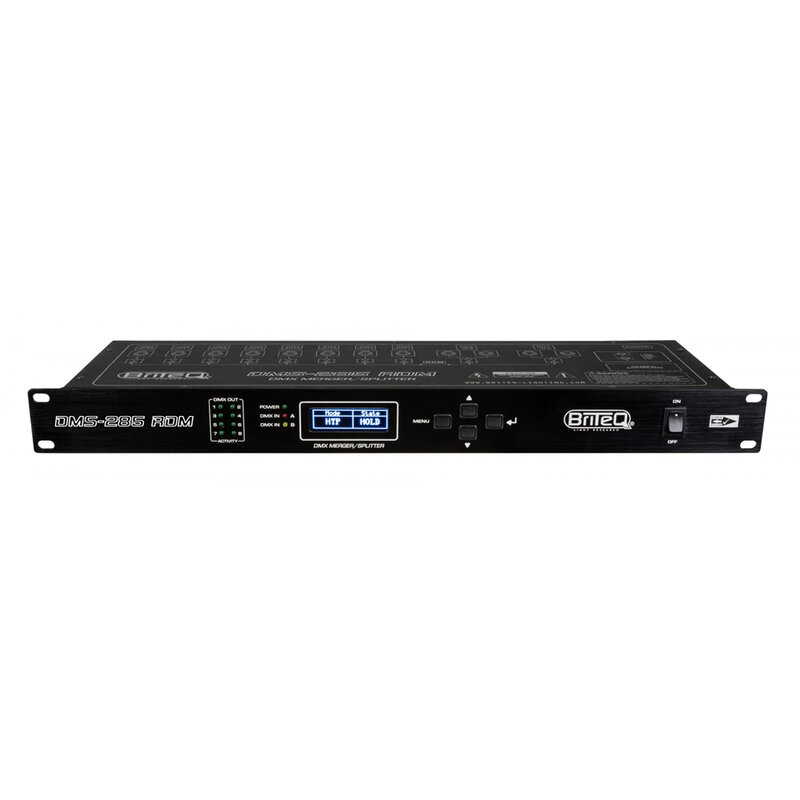

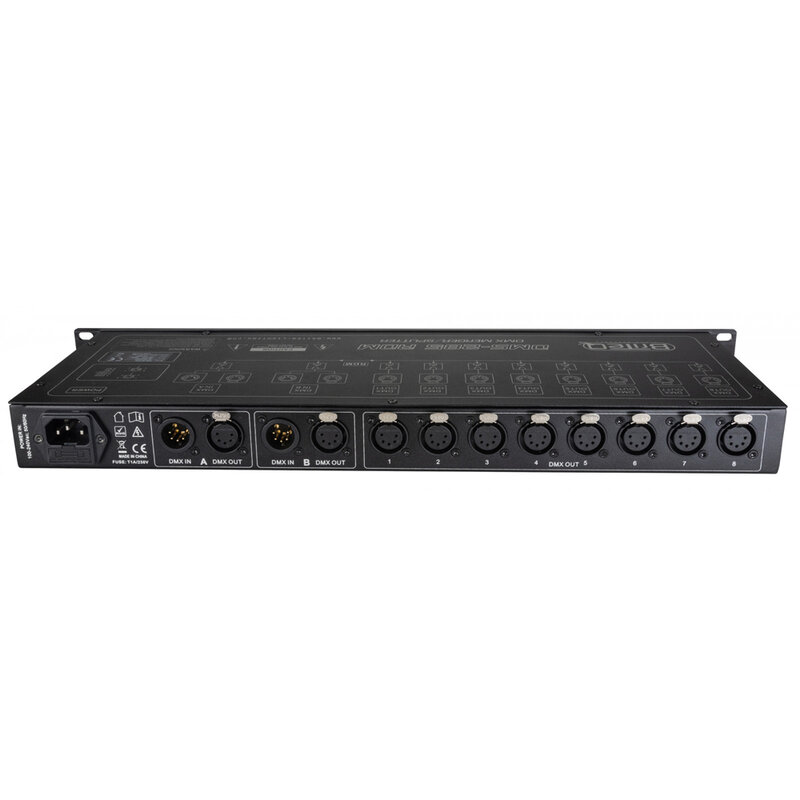

Briteq DMS-283 RDM è un apparecchio formato rack standard 19" 1U che combina le funzioni di merger, splitter e booster DMX in un'unica unità, offrendo un'integrazione completa per la gestione dei segnali DMX. Garantisce un'isolamento elettrico totale tra i due ingressi e le otto uscite, ciascuna con connettori XLR a 5-pin, evitando interferenze e garantendo un flusso del segnale stabile.
DMS-283 RDM permette di combinare due segnali DMX in diversi modi. La modalità HTP assegna la priorità al valore più alto tra due canali identici, mentre la modalità LTP privilegia l'ultimo valore modificato. In caso di guasto del segnale DMX sull'ingresso A, la funzione di backup consente al segnale dell'ingresso B di subentrare immediatamente, garantendo continuità operativa. Inoltre, è possibile assegnare il segnale dell'ingresso A alle uscite da 1 a 4 e quello dell'ingresso B alle uscite da 5 a 8, offrendo una gestione flessibile dei segnali stessi.
In caso d'interruzione simultanea dei segnali DMX su entrambi gli ingressi, il DMS-283 RDM offre tre opzioni di comportamento: interrompere completamente il segnale DMX, mantenere gli ultimi valori registrati o impostare tutti i valori a zero.
La funzione di splitter distribuisce il segnale DMX proveniente dagli ingressi A e B su otto uscite identiche. Grazie al filtraggio RDM, è possibile prevenire comportamenti imprevisti dei dispositivi DMX collegati, migliorando la compatibilità e la stabilità del sistema. Il dispositivo consente inoltre di regolare la frequenza di aggiornamento delle uscite DMX tra 20 e 40 Hz, adattandosi sia a controller DMX veloci che a dispositivi più lenti.

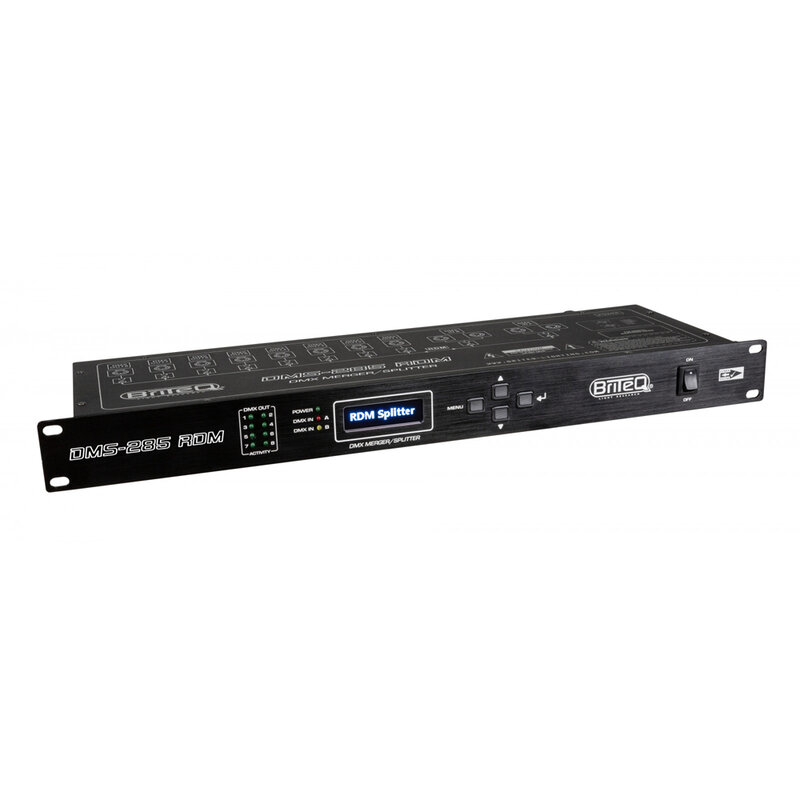

Il display OLED grafico posto sul frontale facilita la gestione delle impostazioni.
Vantaggi per gli utenti
Ambiti di utilizzo
The Briteq DMS-283 RDM is a standard 19" 1U rack-mountable unit that combines the functions of a DMX merger, splitter and booster in one unit, offering complete integration for DMX signal management. It provides complete electrical isolation between the two inputs and eight outputs, each with 5-pin XLR connectors, preventing interference and ensuring stable signal flow.
The DMS-283 RDM allows you to combine two DMX signals in different ways. The HTP mode prioritizes the highest value between two identical channels, while the LTP mode prioritizes the last value changed. In the event of a DMX signal failure on input A, the backup function allows the input B signal to immediately take over, ensuring operational continuity. In addition, the input A signal can be assigned to outputs 1 to 4 and the input B signal to outputs 5 to 8, offering flexible signal management.
In the event of simultaneous interruption of the DMX signals on both inputs, the DMS-283 RDM offers three behavior options: completely stop the DMX signal, keep the last recorded values or set all values to zero.
The splitter function distributes the DMX signal from inputs A and B to eight identical outputs. Thanks to RDM filtering, you can prevent unexpected behavior of connected DMX devices, improving compatibility and system stability. The device also allows you to adjust the refresh rate of the DMX outputs between 20 and 40 Hz, adapting to both fast DMX controllers and slower devices.
The graphic OLED display on the front makes it easy to manage the settings.
User benefits
Areas of use
Le Briteq DMS-283 RDM est une unité de montage en rack standard 19" 1U qui combine les fonctions de fusion DMX, de splitter et de booster en une seule unité, offrant une intégration complète pour le traitement des signaux DMX. Il assure une isolation électrique totale entre les deux entrées et les huit sorties, chacune dotée de connecteurs XLR à 5 broches, évitant ainsi les interférences et garantissant un flux de signaux stable.
Le DMS-283 RDM permet de combiner deux signaux DMX de différentes manières. Le mode HTP donne la priorité à la valeur la plus élevée de deux canaux identiques, tandis que le mode LTP donne la priorité à la dernière valeur modifiée. En cas de défaillance du signal DMX sur l'entrée A, la fonction de sauvegarde permet au signal de l'entrée B de prendre immédiatement le relais, assurant ainsi la continuité du fonctionnement. De plus, il est possible d'assigner le signal de l'entrée A aux sorties 1 à 4 et celui de l'entrée B aux sorties 5 à 8, offrant ainsi une gestion flexible des signaux.
En cas d'interruption simultanée des signaux DMX sur les deux entrées, le DMS-283 RDM offre trois options de comportement : interrompre complètement le signal DMX, conserver les dernières valeurs enregistrées ou mettre toutes les valeurs à zéro.
La fonction splitter distribue le signal DMX des entrées A et B vers huit sorties identiques. Grâce au filtrage RDM, les comportements inattendus des appareils DMX connectés peuvent être évités, ce qui améliore la compatibilité et la stabilité du système. L'appareil permet également de régler le taux de mise à jour des sorties DMX entre 20 et 40 Hz, s'adaptant ainsi aussi bien aux contrôleurs DMX rapides qu'aux appareils plus lents.
L'écran graphique OLED en façade facilite la gestion des paramètres.
Avantages pour les utilisateurs
Domaines d'utilisation
Technical characteristics
