SMART‑TxRx è un sistema trasmettitore / ricevitore progettato per superare il limite tipico degli impianti LED pixel basati su segnale SPI, portando la distanza massima da meno di 5 metri fino a 50 metri per ogni coppia Tx / Rx. In trasmissione, il dispositivo converte automaticamente il segnale SPI (TTL) in un segnale simmetrico stabile per lunghe tratte, eliminando interferenze ed evitando la perdita di dati, per poi riconvertirlo in SPI all’arrivo.
Il kit include 5 trasmettitori e 5 ricevitori, permettendo di gestire più installazioni o di estendere un’unica linea con più stadi in cascata. Grazie al design estremamente compatto (31 mm) e ai punti di saldatura ampi, l’integrazione risulta semplice anche in controsoffitti o spazi ridotti. Il sistema funziona in modo completamente automatico (5 - 24 VDC) e consente anche di posizionare il controller a distanza, liberando l’installazione da vincoli estetici o logistici.
Pensato per applicazioni architetturali, retail, hospitality e progetti complessi con lunghe tratte di LED pixel, lo SMART‑TxRx diventa uno strumento essenziale quando è necessario superare il limite dei 5 metri tipico del segnale / protocollo SPI.

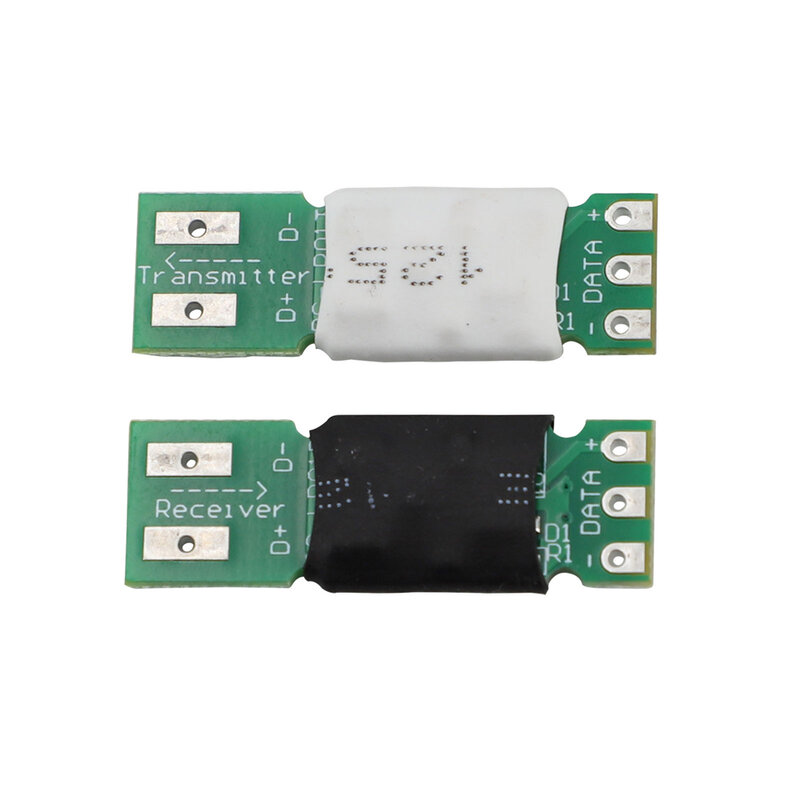

SMART‑TxRx is a transmitter / receiver system designed to overcome the typical limitations of SPI-based pixel LED systems, increasing the maximum distance from less than 5 meters to up to 50 meters for each Tx / Rx pair. During transmission, the device automatically converts the SPI (TTL) signal into a stable symmetrical signal over long distances, eliminating interference and preventing data loss, and then converts it back to SPI upon arrival.

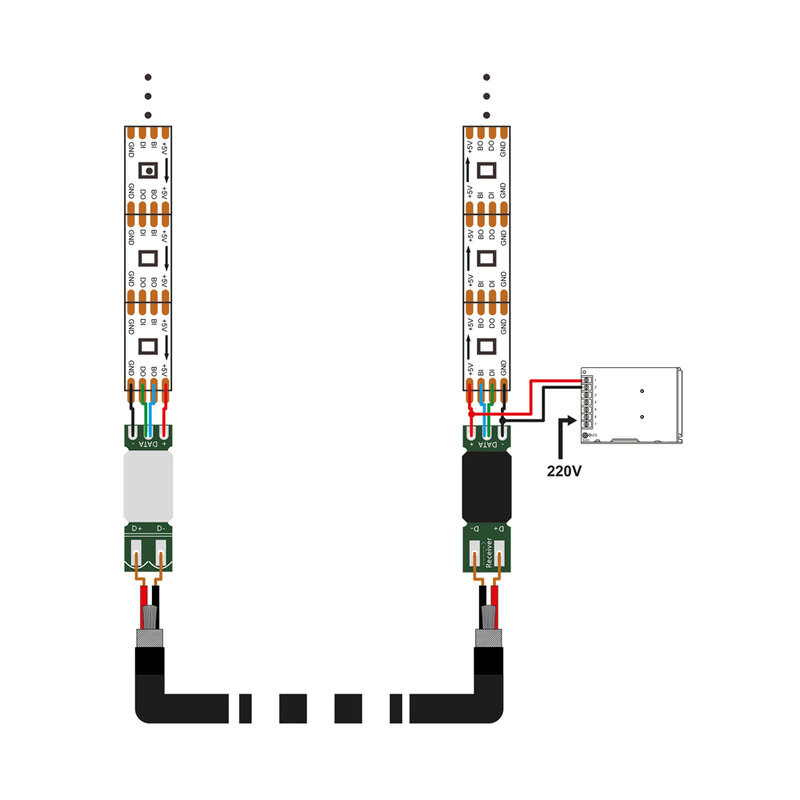

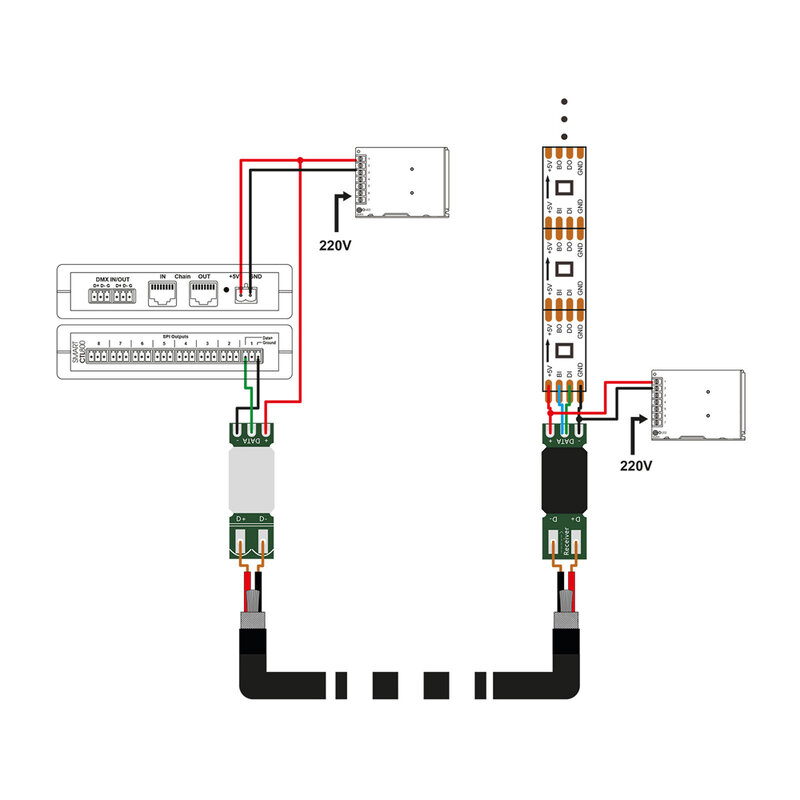

The kit includes 5 transmitters and 5 receivers, allowing you to manage multiple installations or extend a single line with multiple cascaded stages. Thanks to its extremely compact design (31 mm) and large solder points, integration is easy, even in suspended ceilings or limited spaces. The system operates fully automatically (5 - 24 VDC) and also allows for remote positioning of the controller, freeing the installation from aesthetic or logistical constraints.
Designed for architectural, retail, hospitality and complex projects with long runs of pixel LEDs, the SMART‑TxRx becomes an essential tool when it is necessary to overcome the 5-meter limit typical of the SPI signal / protocol.
SMART‑TxRx est un système émetteur/récepteur conçu pour dépasser la limite typique des installations LED pixel basées sur le signal SPI, portant la distance maximale de moins de 5 mètres à 50 mètres pour chaque paire Tx/Rx. Lors de la transmission, l'appareil convertit automatiquement le signal SPI (TTL) en un signal symétrique stable pour les longues distances, éliminant les interférences et évitant la perte de données, puis le reconvertit en SPI à l'arrivée.
Le kit comprend 5 émetteurs et 5 récepteurs, ce qui permet de gérer plusieurs installations ou d'étendre une seule ligne avec plusieurs étages en cascade. Grâce à sa conception extrêmement compacte (31 mm) et à ses points de soudure larges, l'intégration est facile, même dans les faux plafonds ou les espaces réduits. Le système fonctionne de manière entièrement automatique (5 - 24 VDC) et permet également de positionner le contrôleur à distance, libérant ainsi l'installation de toute contrainte esthétique ou logistique.
Conçu pour les applications architecturales, le commerce de détail, l'hôtellerie et les projets complexes avec de longues sections de pixels LED, le SMART‑TxRx devient un outil essentiel lorsqu'il est nécessaire de dépasser la limite de 5 mètres typique du signal / protocole SPI.
Technical characteristics
